在电器附件类产品的型式试验中经常会进行灼热丝试验，不少企业没有弄明白这个试验的意义，下面对该试验做一个简介：

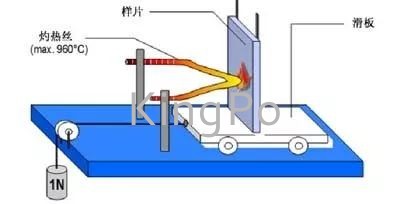

灼热丝试验是为了测试电子电器产品在工作的时候的稳定性。而灼热丝本身其实是一个固定规格的电阻丝环，试验时要用电加热到规定的温度，使灼热丝的顶端接触样品达到标准要求时间，再观察和测量其状态，测试范围取决于特定的试验程序。

样品要求

SGS材料实验室对测试样品的要求如下列：

试样样品应该有足够大的固定尺寸的平面部分，进行试验时受试平面保持在垂直位置。

试验样品可采用几种方式制成：

压塑，注塑或浇注，或从板材等有足够大平面的成品部件上切割而成。

平面部分的尺寸应为：

长：≥60mm，宽(夹具内侧)：≥60mm

根据本试验的要求评定可燃性通常需要一组数量为10个的试验样品。

结果的评定

1. 灼热丝可燃性指数(GWFI)结果的评定

如果试验样品没有起燃或满足下面两个条件，则认为经受住了本试验

a) 如果试验样品的火焰或灼热线在移开灼热丝之后的30s内熄

b) 包装绢纸没有起燃

如果不满足上述两个或两个条件之一，则选一个较低的试验温度，用一个新试验样品重复试验。

如果同时满足上述两个条件，则再选一个较高的试验温度，用一个新试验样品重复试验。

应在试验样品满足了条件a)和b)的最高试验温度下再重复进行试验。

所要确定在GWFI是连续三次试验都满足条件a)和b)的最高试验温度。

2. 灼热丝起燃性温度(GWIT) 结果的评定

应确定施加灼热丝期间试验样品的起燃温度，将比连续三次试验均未引起试验样品起燃的灼热丝顶部最高温度高25K(900℃到960℃之间为30K)的试验温度记录为 GWIT.

可见灼热丝试验是对非金属材料可燃性指数性能的测试，对于产品的电气安全性能非常重要。
